Data di pubblicazione: 11-07-2014 | Versione Italiana | (No English Version)
In questo articolo vediamo come, tramite un convertitore RS485 - Ethernet o Wi-Fi
della Sollae, possiamo
controllare una o più
schede di espansione EXP485.
Descrizione

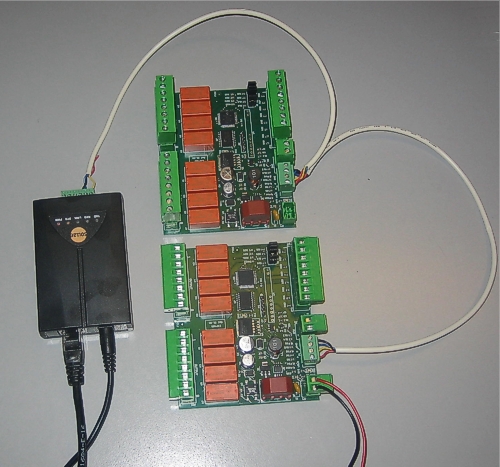

In questo progetto vediamo come controllare via LAN ethernet o wi-fi,
fino a 32 schede di espansione
EXP485 (EXP485 Scheda di espansione I/O Modbus su RS485) collegate fra loro tramite bus RS485.
Questa soluzione permette di superare i normali limiti del collegamento RS485
come distanza massima e numero massimo di nodi in cascata.

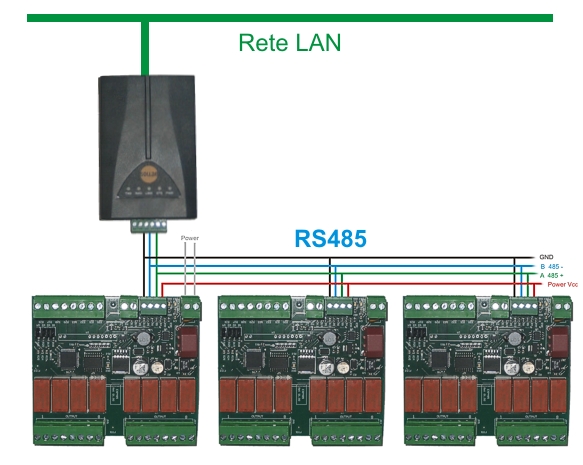

I collegamenti elettrici da effettuare sono l'alimentazione
del convertitore (+5V CC)
e delle schede EXP485 (da 9V a 24V CC/AC) e il bus RS485.
Quest'ultimo collegamento va effettuato con due fili meglio se twistati
più la massa o schermatura. Vanno connesse le linee:
TRX+ del CSE con il morsetto A della EXP485 TRX- del CSE con il morsetto B della EXP485 G del CSE con il morsetto GND della EXP485
Configurazione del convertitore Sollae
Una volta collegato il CSE-H55 alla propria rete LAN è
necessario effettuare una prima configurazione tramite il
programma ezManager.
Con quest'ultimo indispensabile per impostare tutti i
parametri di rete come: indirizzo ip, netmask e gateway;
olre ai parametri di configurazione della seriale RS485.
Procedere passo passo come descritto di seguito:
Avviare il progrmma ezManager (non richiede alcuna installazione)
Cliccare sul tasto "Search All" e attendere nella finestra "Search Results" la comparsa del MAC del nostro CSE-H55

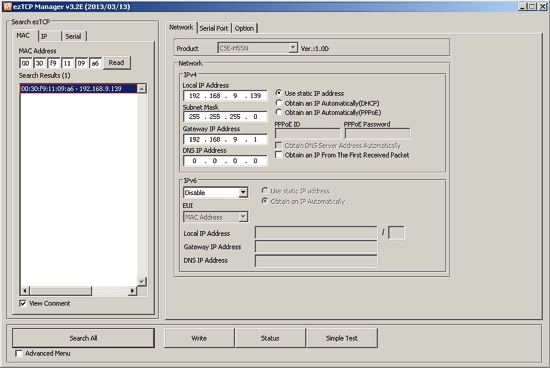

Nel tab "Network" impostare un indirizzo IP valido per la propria rete
locale, oltre alla Subnet Mask e all'indirizzo del gateway internet
(quest'ultimo valore è fondamentale se si vuole accedere al convertitore
anche tramite internet).

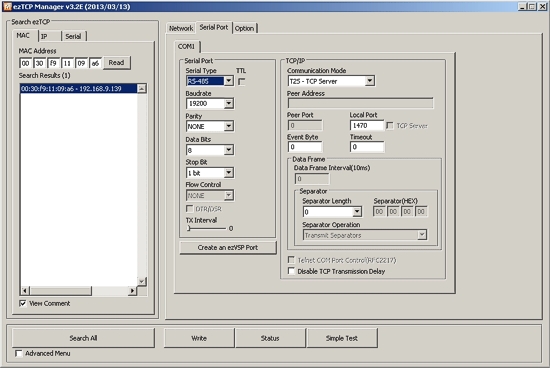

Nel tab "Serial Port" impostare: Serial type su
RS485, boudrate a 19200bps, parity NONE, Data Bits 8,
Stop Bit a 1; Comunication mode T2S, Local port 1470
(può essere impostato un valore compreso tra 1 e 65.535).
Cliccare sul tasto "Write".
Per verificare il corretto collegamento del CSE-H55 alla rete LAN,
è sufficiente lanciare dal PC un ping all'indirizzo ip configurato con l'ezManager
C:\>ping [ip del cse-h55]
In caso di fallimento verificare:
la corretta alimentazione del CSE-H55, la validità e
l'unicità dell'ip assegnato al convertitore, per ultimo
la bontà del collegamento di rete.
Se si opta per il modello CSW-H85 Wi-Fi è necessario impostare oltre
ai parametri LAN anche quelli della propria rete wireless.
Programmi di test

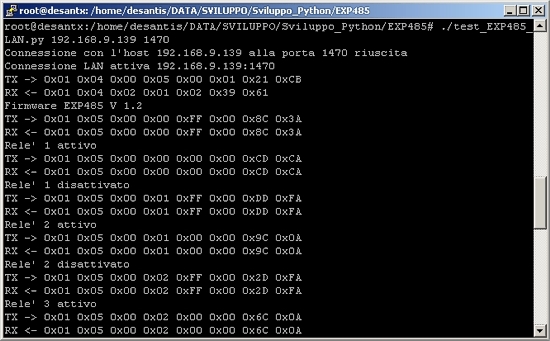

Per verificare il funzionamento del sistema proposto
possiamo usare il programma di test scritto in Python.
Per il corretto funzionamento del programma di test è necessario
verificare che sul proprio sistema Linux, Windows o MAC
sia installato l'interprete Python 2.7. Lo stesso programma
può essere eseguito anche su sistemi Linux embedded come Raspberry Pi.

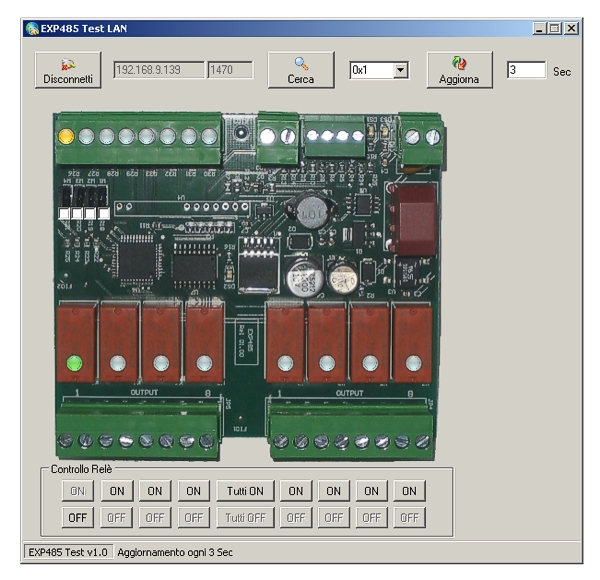

Oltre al programma base viene fornito un ulteriore tool sviluppato in Visual Basic .NET
per PC con sistema operativo Windows.
