Abilitare la connettività 3G e Wi-Fi sulla SXPi Data di pubblicazione: 26-02-2015 | Versione Italiana  | English Version

In questo articolo vediamo come configurare la Linux box SXPi per accedere ad una rete WI-Fi ed effettuare una connessione dati su rete 3G.

Descrizione

In questo articolo vediamo passo passo come ablitiare e configurare le connessioni Wi-Fi e 3G sulla SXPi.
La Linux box integra un modem Telit HE910-EUG di generazione 3.5G compatibile con gli standard GSM/GPRS (850/900/1800/1900MHz) UMTS/HSPA (850/900/2100MHz), che vedremo come configurare per effettuare una connessioni dati.
Per abilitare la connetività Wi-Fi sulla SXPi è invece necessario montare un convertitore USB - Wi-Fi.
Maggiori dettagli sulla SXPi sono disponibili leggendo articolo: SXPi non solo una Linux Box

Requisiti hardware

Per testare quanto descritto nel seguente articolo è necessario disporre del seguente hardware:

• Una SXPi 3G (SXPi Linux Box con modem 3G).
• Un alimentatore da 12V AD/DC 1000mAh.
• Antenna GSM Tipo SMA Maschio (Antenna a 90° per moduli GSM/GPRS con SMA/M o Antenna con base magnetica per moduli GSM/GPRS con SMA/M).
• Un adattatore USB - Wi-Fi (dotato di chip rtl8192).
• Una SIM GSM/UMTS con il PIN disabilitato a abilitata al traffico dati.
• Un PC con interfaccia LAN, client SSH e client FTP o SFTP.

Connessione Wi-Fi

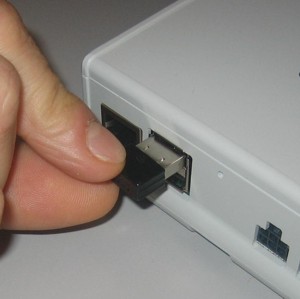

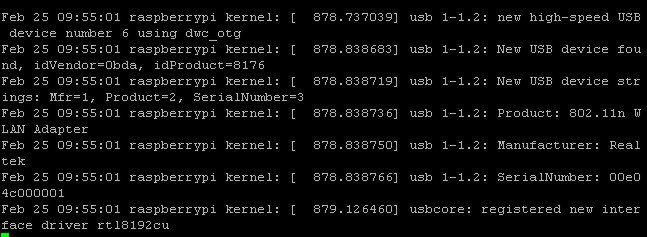

La SXPi non è dotato nativamente di un interfaccia Wi-Fi, è pertanto necessario collegare un adattatore Wi-Fi sulla porta USB presente dal lato ethernet della Linux Box.

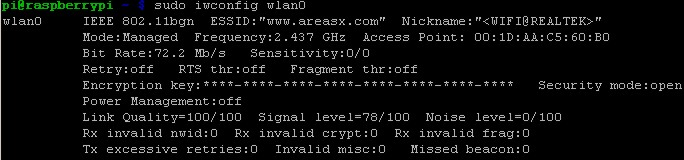

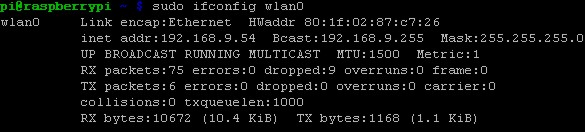

Connessione dati su rete 3G

Come precedentemente detto la SXPi integra un modem Telit H910 di 3.5 generazione che permette di effettuare connessioni dati fino a 14.4 Mbit/s ove l'operatore telefonico scelto e rete lo consenta.
Per default, il modem sulla SXPi è spento.

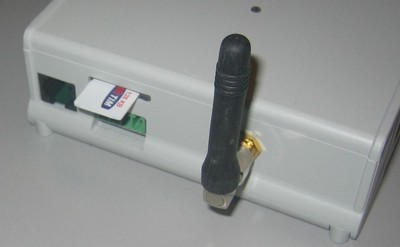

Prima di avviare la procedura di boot del modem è necessario collegare l'antenna GSM/UMTS al connettore SMA maschio, ed inserire una SIM con pin disabilitato e abilitata al traffico dati.




Per accendere il modem è necessario tenere alta per circa 5 sec la linea GPIO 22 (PIN 15) del processore ARM 11.
Questa operazione, può essere eseguita in automatico realizzando uno script bash (es: start-modem) con il seguente codice:

echo 22 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio22/direction

echo 18 > /sys/class/gpio/export
echo in > /sys/class/gpio/gpio18/direction

ST=`cat /sys/class/gpio/gpio18/value`
if [ "$ST"=="0" ]; then
  echo 1 > /sys/class/gpio/gpio22/value
  sleep 5.0
  echo 0 > /sys/class/gpio/gpio22/value
fi

echo 22 > /sys/class/gpio/unexport
echo 18 > /sys/class/gpio/unexport

Per accendere ad ogni boot il modem, lo script va inserito nel file /etc/rc.local. La corretta accensione del modem indicata dal led giallo presente nella parte superiore della SXPi.
Con il modem acceso, è possibile passare alla configurazione del demone ppp, necessario per attivare una connessione dati su rete GPRS/UMTS.

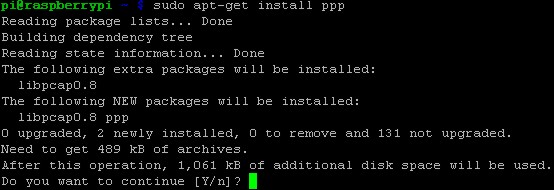

Per installare il programma ppp digitare da console il comando:

sxpi@raspberrypi ~ $ sudo apt-get install ppp



Ad installazione conclusa editare il file pap come segue:

pi@raspberrypi ~ $ sudo vim /etc/chatscripts/pap

ed inserire:

TIMEOUT 60
ABORT BUSY
ABORT VOICE
ABORT "ERROR"
ABORT "NO CARRIER"
ABORT "NO DIALTONE"
ABORT "NO DIAL TONE"
"" ATZ
OK AT+CGDCONT=1,"IP","apn.operatore","0.0.0.0",0,0
OK ATD*99***1#
CONNECT ""

Al posto della voce "apn.operatore" va inserito l'indirizzo APN del proprio operatore telefonico (es. TIM: ibox.tim.it VODAFONE: mobile.vodafone.it H3G: tre.it).
Per forzare il modem a operare su rete 3G, va inserito nel file pap il comando: OK AT+WS46=22
Editare il file provider:

sxpi@raspberrypi ~ $ sudo vim /etc/ppp/peers/provider

ed inserire e/o modificare le voci:

user "@"
...
...
# Serial device to which the modem is connected.
/dev/ttyACM0

# Speed of the serial line.
460800
...

...
# Use this connection as the default route.
defaultroute
replacedefaultroute

A questo punto è possibile: avviare la connessione dati ppp su rete 3G con il comando pon:

sxpi@raspberrypi ~ $ sudo pon

arrestare la connessione con il comando poff:

sxpi@raspberrypi ~ $ sudo poff

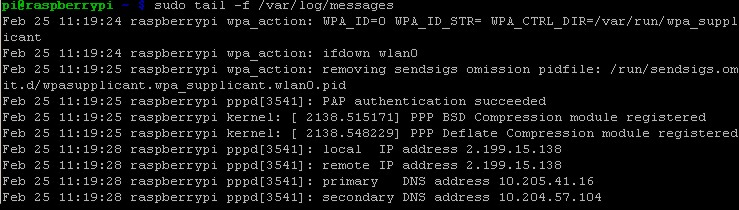

Eventuali errori sono visualizzabili ispezionando i log di sistema:

tail -f /var/log/messages

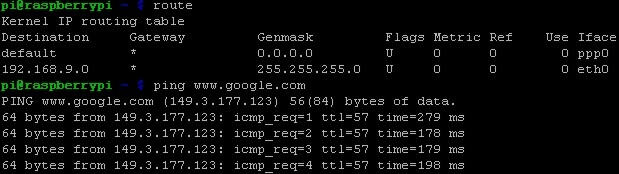

Il corretto instradamento del traffico internet può essere visualizzato con i comandi route e un ping verso un server pubblico.

Articoli collegati

SXPi non solo una Linux Box
Programmare in Python il Gatetel EzMOTO
Trasformare la SXPi in un mini server LAMP

Download

 Documentazione: Manuale_SXPi.pdf
 Documentazione: Telit_HE910_UE910_AT_Commands_Reference_Guide_r5.pdf
 Documentazione: GT-HE910_EUD_B_Product_Description.pdf
