SXPi non solo una Linux Box

Data di pubblicazione: 10-10-2015 | Versione Italiana  | English Version
Parole chiave: - ARM9 - Domotica - GPRS - GSM - Linux - RS485 - Schede Area SX - SMS - USB -

SXPi: un hardware compatto, potente, economico, con tutta la semplicità e la flessibilità del sistema operativo Linux.
Ingressi, uscite, modem UMTS 3G, interfaccia seriale; tutto quello che occorre per piccoli e grandi progetti

Descrizione

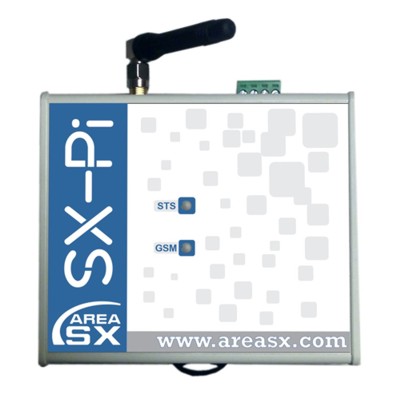

In un compatto case di plastico per il montaggio da barra DIN di soli 97mm x 105mm (6 moduli) la SXPi racchiude un potente processore da 700Mhz o 900MHz con 512Mb o 1Gb di RAM (Raspberry PI o Raspberry PI 2) ed il modem Telit HE910 GSM/UMTS.

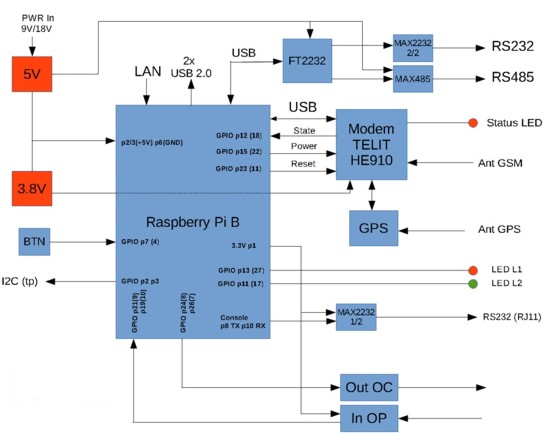

Intorno a questo potente core sono presenti una interfaccia Ethernet 10/100Mbps due porte USB 2.0 tipo A, una porta RS485, una porta RS232, due uscite open collector, due ingressi optoisolati e due LED di segnalazione (uno bicolore) gestibili via software.


Connesso internamente via USB direttamente al core ARM11 trova posto nella SXPi uno dei modem più performanti di Telit l'HE910-EUD.
Quest'ultimo è un modem di generazione 3.5G compatibile con gli standard GSM/GPRS (850/900/1800/1900MHz) UMTS/HSPA (850/900/2100MHz) e capace di raggiungere una velocità di connessione massima di 14.4 Mbit/s in download ove l'operatore telefonico scelto e rete lo consenta.

Su richiesta la SXPi può essere assemblata con il modem HE910-EUG, stesse identiche caratteristiche ma con in più un sensibilissimo (-165 dBm) A-GPS da 28 canali, che rende la SXPi la soluzione hardware ideale per sviluppare sistemi automotive.

Il potente core ARM 11 da 700Mhz o 900MHz, basato su Raspberry PI o PI 2, permette di far girare una completa distribuzione Linux Raspbian ospitata su una microSD da 16Gb (fornita a corredo).
Come se si operasse su un normale PC è possibile installare sulla SXPi applicativi serventi quali il WEB server Apache completo di PHP ed il database MySQL.

La linux Box SXPi può essere programmata utilizzando praticamente tutti linguaggi noti nell'ambiente Open source quali ad esempio: C, C++, Python, Java, PHP, Perl, Shell.

Principali caratteristiche tecniche

Di seguito sono riportate le principali caratteristiche tecniche della SXPi:

  • SXPI (SXPi Linux Box con modem 3G): Processore ARM11 da 700Mhz con 512Mb SDRAM (Raspberry Pi Model B+)
    SXPI2 (SXPi2 Linux Box con modem 3G): Processore Cortex-A7 da 900Mhz con 1Gb SDRAM (Raspberry Pi 2 B v1.2)
    SXPI3 (SXPi3 Linux Box con modem 3G): Processore BCM2837B0 Cortex-A53 64 bit a 1,4 GHz (Raspberry Pi 3 Model B+)
  • Sistema operativo Raspbian pre installato su SD card
  • Modem Telit HE910-EUD GSM: 850/900/1800/1900MHz, UMTS/HSPA+: 850/900/2100MHz
  • Interfaccia Ethernet RJ45 10/100Mbps (1000Mbps per SXPI3)
  • Interfacce Wireless LAN IEEE 802.11.b/g/n/ac 2,4 e 5 GHz, Bluetooth 4.2 BLE (solo su SXPI3)
  • 2 interfacce USB 2.0 TYPE A
  • 2 interfacce RS232
  • interfaccia RS485 su morsetto a vite
  • 2 ingressi digitali optoisolati (vin max 24V CC)
  • 2 uscite open collector (corrente max 500mA)
  • 1 uscita Audio e Video composito su jack 3.5mm
  • 1 uscita HDMI full HD
  • Alimentazione range esteso da 9V a 24V AC/CC
  • Antenna GSM/UMTS e GPS (opzionale) su connettore SMA
  • Led bicolore gestito via software
  • Dimensioni: 97x105x38mm
  • Peso: 170g
  • Grado di protezione: IP40
  • Temperatura operativa: da 0°C a +70°C
  • Umidità operativa: 5% - 85%

Versioni

La tabella seguente riassume le principali caratteristiche delle versioni SXPI.

  SXPI 3G SXPI2 3G SXPI3 3G SXPI BASE SXPI2 BASE
Modem Telit HE910-EUD 3G/2G
Raspberry Pi B 700 MHz
Raspberry Pi 2 Model B V1.2
Raspberry Pi 3 Model B+
CPU 32Bit
CPU 64Bit
SRAM 512Mb
SRAM 1Gb
Porte USB 2.0
RS232 e RS485
Wi-Fi
Bluetooth
micro SD 16GB
Input / output

Software

Come precedentemente detto la SXPi integra la famosa scheda Raspberry PI; questa caratteristica, oltre a rendere il sistema affidabile e potente, ha il vantaggio di permettere l'accesso ad uno sterminato quantitativo di documentazione ed esempi presenti su internet, consentendo praticamente a chiunque di cominciare a sviluppare il proprio prodotto in totale autonomia.

La SXPi viene fornita completa di una scheda SD da 16Gb (già inserita all'interno del prodotto) con pre installata la distribuzione Raspbian, personalizzata per operare con tutte le periferiche presenti.

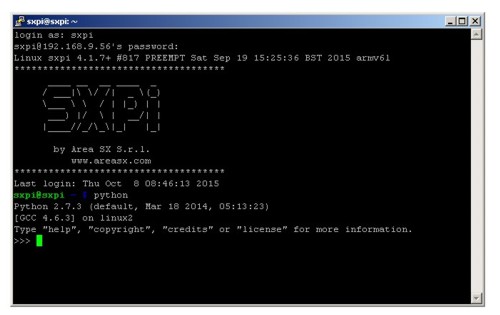

Per iniziare a lavorare con la SXPi è sufficiente alimentare la scheda con una tensione compresa tra 9V e 24V ed attendere il boot del sistema Linux. L'accesso in console è possibile tramite la porta seriale attestata sul connettore RJ11 impostando una velocità di comunicazione di 115200bps o tramite un accesso SSH tramite la rete Ethernet.


La distribuzione Linux viene fornita per default con la rete LAN configurata in DHCP mode e con le seguenti credenziali di accesso:

username: sxpi password: sxpi

Hardware

La SXPi è dotata di due connettori MicroFit da 6 poli. Su questi connettori sono disponibili: due uscite open collector (corrente max 500mA) per il controllo, ad esempio, di due relè; due ingressi optoisolati e una porta RS232.

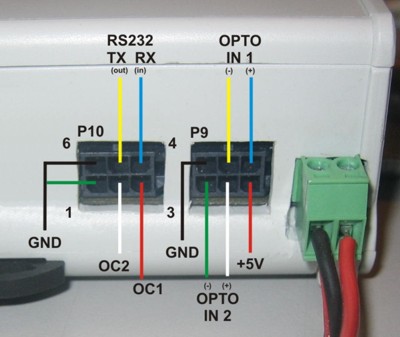

Di seguito è riportato il pinout dei due MicroFit P9 e P10:


Microfit P9
PinNomeI/ODescrizione
1IN2 OPTO +IIngresso Optoisolato polo +
2IN2 OPTO -IIngresso Optoisolato polo -
3+5V VccOTensione +5V max 250mA
4IN1 OPTO +OIngresso Optoisolato polo +
5IN1 OPTO -IIngresso Optoisolato polo -
6GNDOMassa GND

Microfit P10
PinNomeI/ODescrizione
1GNDOMassa GND
2OC2OOpen collector 1 (max 500mA)
3OC1OOpen collector 2 (max 500mA)
4RX RS232IIngresso RX RS232
5TX RS232OUscita TX RS232
6GNDOMassa GND

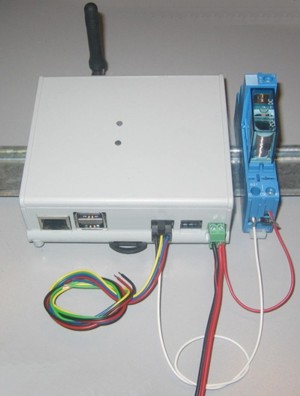

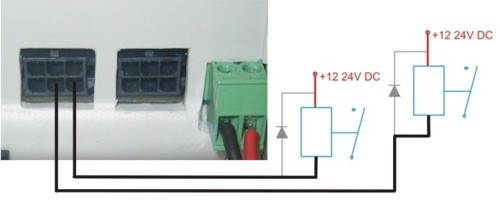

Di seguito è disponibile lo schema elettrico per pilotare un relè (Relè di potenza da barra DIN) tramite la SXPi.

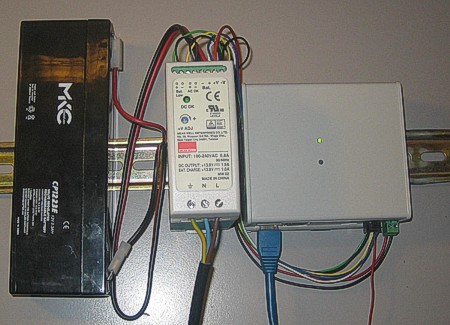

Alimentazione con batteria di backup

Per consentire il funzionamento della SXPi anche in caso di blackout, è possibile utilizzare un alimentatore con funzione UPS da barra DIN come il DRC-40 della Meanwell.



Questo alimentatore, partendo da una tensione in ingresso compresa tra 90vAC e 264vAC, è in grado di caricare e mantenere una batteria al piombo da 12V e allo stesso tempo fornire una tensione continua stabilizzata per alimentare la SXPi.
L'alimentatore UPS DRC-40 è dotato di due uscite di tipo opencollector per idicare l'assenza di alimentazione principale e batteria scarica (Vbat < 11V).

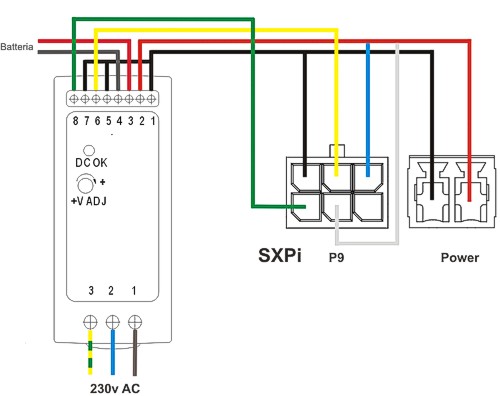

Di seguito lo schema di collegamento tra l'alimentatore UPS della MEAN WEL e la SXPi:

Realizzando questo circuito è possibile acquisire via software lo stato dell'alimentazione di rete (pin 21 Raspberry pi) e quello della batteria (pin 19 Raspberry pi).

Estensioni e sviluppo software personalizzato

La scheda SXPi può essere estesa semplicemente utilizzando le porte USB o la linea RS485. Alcune utili possibilità sono ad esempio:

  • Una interfaccia USB/WiFi per ottenere un collegamento senza fili

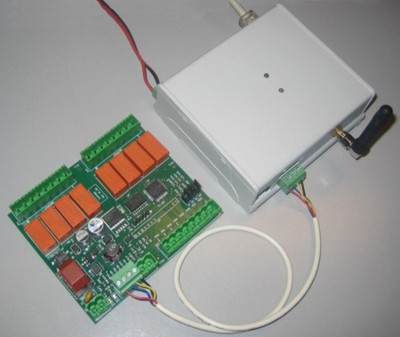

  • La scheda ingressi/uscite EXP485 (EXP485 Scheda di espansione I/O Modbus su RS485) per estendere il numero di ingressi ed uscite
  • Una pen drive USB per realizzare sistemi di logging o tracciamento con log rimuovibili



Le possibilità sono virtualmente infinite, in quanto ogni periferica USB con driver Linux può essere teroricamente utilizzata sul sistema.

Come sempre Area SX è a vostra disposizione per valutare la fattibilità del progetto di cui avete bisogno e per lo sviluppo di software personalizzato su richiesta.

Articoli collegati

Programmare in Python la SXPi
Trasformare la SXPi in un mini server LAMP
Abilitare la connettività 3G e Wi-Fi sulla SXPi
Connessioni criptate con OpenVPN e la SXPi
Riprodurre un file MP3 con la SXPi

Documentazione

Download Telit_HE910_UE910_AT_Commands_Reference_Guide_r5.pdf
Download Manuale_SXPi.pdf
Download Manual_SXPi_eng.pdf
