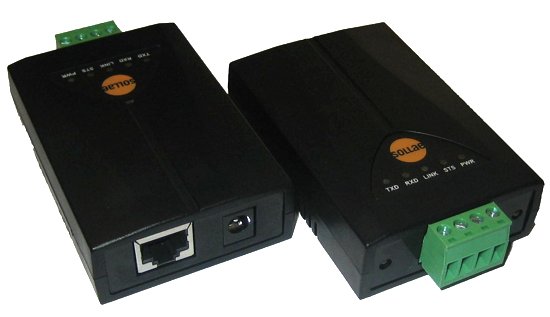

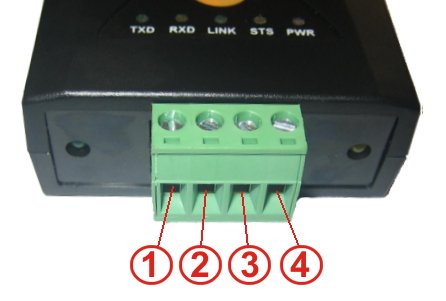

The serial interface that the CSE-H55 converter equips is placed on a 5mm removable screw connector, whose pinout in RS422 or RS485 configuration is described in the following tables.
Pin Assignment for RS-485
PIN
Name
I/O
1
TRX +
OUT
2
TRX -
IN
Pin Assignment for RS-422
PIN
Name
I/O
1
TX +
OUT
2
TX -
OUT
3
RX +
IN
4
RX -
IN
Configuration Software
The ezTCP Manager software, provided for free and downloadable in the download section located at the end of this article, allows you to detect the EZL convertitor connected to your LAN and set the operating parameters such as IP address, subnet, TCP ports, the serial mode (between RS485 and RS422) and communication speed.
