SX15-PRO: l'ultima evoluzione della scheda di controllo per RCM3700 Data di pubblicazione: 10-03-2008 | Versione Italiana  | English Version Parole chiave: - Rabbit - Rabbit Serie 3000 - Schede Area SX -

SX15-PRO è l'ultima evoluzione della scheda SX15. Dotata di tutte le caratteristiche delle versioni che la hanno preceduta, la SX15-PRO aggiunge ancora nuove funzionalità di sicuro interesse per lo sviluppo di moltissime applicazioni: tra le più rilevanti vi è il modulo in radiofrequenza a 2.4GHz con tecnologia ZigBee che fornisce anche due canali AD con risoluzione 10bit.

Introduzione

I moduli Rabbit della serie RCM3600 ed RCM3700, anche se ormai sul mercato da qualche tempo, mantengono ancora il primato per il miglior rapporto prezzo/prestazioni di tutta la gamma; per questo motivo si è giunti alla terza evoluzione della scheda SX15 che, pur mantenendo inalterato l'impianto generale che ha riscosso tanto successo, aggiunge ancora più flessibilità e periferiche utili allo sviluppo di un gran numero di progetti.

Tra le novità più interessanti segnaliamo l'introduzione di un host per il modulo Xbee (Trasmissioni wireless con tecnologia ZigBee grazie ai moduli Xbee e XbeePRO); questo modulo consente con estrema semplicità di ottenere una affidabilissima rete a 2.4GHz in tecnologia Zigbee, con un portata che può arrivare anche fino a 1500 metri in condizioni ottimali (modulo in versione PRO ed antenne a vista).

Oltre a questa primaria funzionalità il modulo fornisce anche altre funzioni secondarie, ma di rilevante utilità. Ad esempio è possibile sfruttare 2 canali di conversione analogico/digitale a 10bit, leggibili direttamente dai comandi AT con cui si controlla il modulo stesso.

Altra novità è l'eliminazione del piastrino di raccordo tra il modulo Telit GM862 (GSM/GPRS/GPS) e la scheda. Questo consente di sfuttare appieno molte delle interessanti caratteristiche di questo modulo, tra cui la possibilità di ricevere le sentence NMEA del GPS direttamente sulla seconda seriale del modem, senza quindi interferire con la normale comunicazione AT.

Completa la dotazione hardware una robusta sezione di alimentazione in cui è stata ancora migliorata la riposta a disturbi e transienti sulla rete elettrica, per una sempre maggiore affidabilità.

Caratteristiche generali

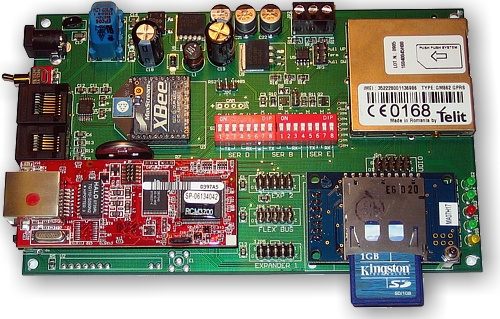

Qui di seguito riassumiamo le principali caratteristiche della SX15-PRO:

• Alimentazione a range esteso (9-15V CC/AC)
• Soppressore di transienti sull'alimentazione
• Batteria di backup al lito per modulo RCM
• Host per processore RCM3600/RCM3610/RCM3700/RCM3710/RCM3750
• Host per modulo Telit GSM/GPRS/GPS (Modem GSM/GPRS quad band Telit GC864 completo di piastrino S1)
• Host per lettore di memorie SD/MMC con filesystem PC compatibile (Lettore per memorie SD e MMC con interfaccia seriale TTL)
• Host per sensore di temperatura/umidità SH75 (Sensori di umidità e temperatura monolitici con uscita digitale)
• Host per modulo Xbee sia in versione normale che PRO (Trasmissioni wireless con tecnologia ZigBee grazie ai moduli Xbee e XbeePRO)
• Host per modulo ricetrasmettitore in radiofrequenza ER400TRS (Trasmissioni in Radiofrequenza facili con Easy Radio)
• Host per microcamera seriale CAM-VGA100 (Una compatta video camera seriale in soli 3.2 x 3.2 cm) utilizzabile come seriale CMOS
• Seriale RS232 DTE
• Seriale RS485
• 2 canali AD (0V-3.3V) con risoluzione 10 bit (presenti sul modulo opzionale XBee)
• 1 connettore di espansione per schede FLEX (FLEX-Analog: la scheda di acquisizione analogica per ogni esigenza! e Flex-Output: espansione a 6 rele per tutte le schede Area SX) ed SX16 (SX16B - Scheda di espansione IN/OUT)
• 1 connettore di espansione per scheda display SXLCD (SXLCD: pilotare un display LCD utilizzando una linea seriale) e dimmer SX13 (Dimmer multifunzione)
• 3 connettori di espansione di uso generale
• 1 connettore di espansione con segnali audio del modem
• 5 LED di segnalazione
• 1 pulsante

Configurazione della scheda

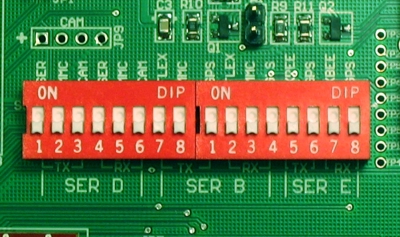

L'ampia dotazione di periferiche della scheda fa si che l'hardware non sia tutto utilizzabile contemporaneamente; per questo motivo sulla scheda sono presenti 16 interruttori di configurazione che permettono di assegnare le porte seriali del microprocessore Rabbit alle periferiche necessarie. Una chiara e semplice serigrafia permette di impostare la configurazione desiderata senza aver bisogno di alcuna documentazione aggiuntiva.

Qui di seguito sono riportate le configurazioni possibili:

Compatibilità con la versione precedente ed estensioni hardware

La nuova scheda SX15-PRO è completamente compatibile con la versione precedente (SX15-EVO).
Le uniche differenze riguardano il ricevitore GPS REB7000 che non è più presente in questa versione in quanto integrato direttamente nel modem Telit GM862-GPS e l'ingresso per la batteria di backup che è stato eliminato.
Tutti i firmware sviluppati per la SX15-EVO, compresi i sorgenti di esempio presenti nell'articolo SX15-Evo - Ancora più potente e versatile!, rimangono perfettamente utilizzabili e possono essere ancora utilizzati come base di progetto.

I connettori di espansione della SX15-PRO consentono gli stessi collegamenti hardware della versione precedente: è quindi possibile controllare catene di schede di ingresso uscita SX16B (SX16B - Scheda di espansione IN/OUT), catene di schede FLEX Output (Flex-Output: espansione a 6 rele per tutte le schede Area SX), catene di schede FLEX Analog (FLEX-Analog: la scheda di acquisizione analogica per ogni esigenza!), catene di dimmer SX13 (Controllo di carichi con il dimmer multifunzione SX13 Rel.1.1), display LCD con la SXLCD (SXLCD: pilotare un display LCD utilizzando una linea seriale). In questo modo è possibile realizzare sistemi di telecontrollo con un arbitrario numero di ingressi ed uscite analogici e digitali e/o interfacce in grado di soddisfare qualsiasi esigenza.

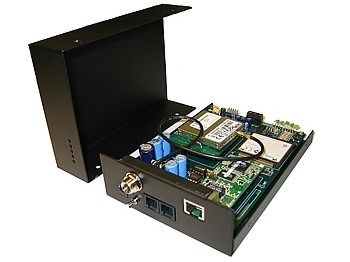

La compatibilità con la versione precedente si estende anche alla meccanica: la scheda ha quindi le stesse dimensioni e gli stessi punti di ancoraggio della precedente. E' quindi possibile alloggiarla nello stesso contenitore di alluminio anodizzato per realizzare prodotti finiti.

Download

Per la scheda SX15-PRO è possibile scaricare:

 Schema Elettrico
 Disposizione componenti
