Flex-Output: espansione a 6 rele per tutte le schede Area SX Data di pubblicazione: 24-05-2007 | Versione Italiana  | (No English Version) Parole chiave: - Domotica - Schede Area SX - Telecontrollo -

La scheda FLEX Output � una estensione che consente di aggiungere 6 rele alle schede master di Area SX; la modularit� da cui sono contraddistinte le schede della serie FLEX permette di inserirne diverse in cascata, per ottenere il numero di uscite desiderate. Possono essere inoltre realizzati sistemi misti, comprendenti SX16B, FLEX Analog e FLEX Output per ottenere esattamente l'hardware di cui abbiamo necessit�.

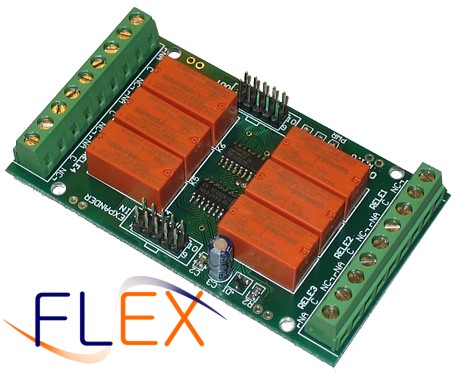

La scheda FLEX output

Panoramica della scheda

La scheda FLEX Output � la nuova scheda della serie FLEX, nata per risolvere le esigenze di chi ha bisogno di un numero maggiore di uscite rispetto a quelle presenti sulle schede Area SX.
Identica per dimensioni ed agganci alla FLEX Analog, la scheda presenta un connettore per il collegamento agli expander con FLEX Bus, presenti su SX18 (SX18EVO - FOX: Finalmente la scheda per i tuoi progetti Linux!), SX15-Evo (SX15-Evo - Ancora più potente e versatile!), SX16B (SX16B - Scheda di espansione IN/OUT), SXPY (Piattaforma di Telecontrollo GSM-Python: potenza e semplicità), SX3000 (SX3000: l'hardware indispensabile per il modulo RCM3700). E' presente inoltre un connettore di espansione in uscita, che consente il collegamento con altre schede FLEX, per estendere a piacimento il numero di uscite (o ingressi analogici nel caso di FLEX Analog).

Sulla scheda trovano posto 6 rele ad 1 scambio, con una capacit� massima di commutazione di 48V/2A. Sui morsetti della scheda sono presenti sia il comune di ogni rele sia i contatti normarlmente chiusi e normalmente aperti, per avere la massima flessibilit� di impiego.
La scheda pu� essere inserita in un contenitore da 3 moduli con aggancio a barra DIN:

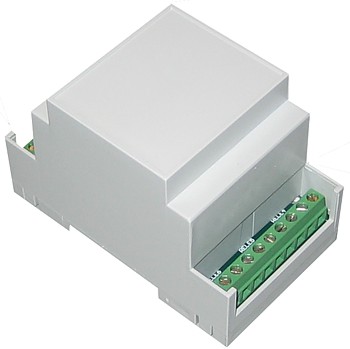

La scheda nel contenitore a barra DIN

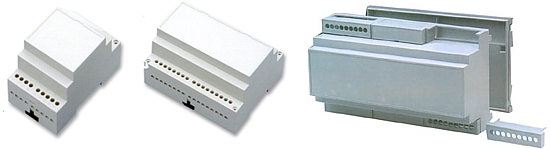

I contenitori con aggancio a barra DIN in grado di contenere
una, due o tre schede FLEX
