EZL-50, EZL-60 e EZL-70 Convertitori Ethernet <--> Seriale Data di pubblicazione: 12-09-2005 | Versione Italiana  | English Version Parole chiave: - Convertitori Seriali - Sollae -

EZL-50, EZL-60 e la novità EZL-70

L'EZL-50 è un convertitore seriale embedded (livelli TTL) per la trasmissione su Ethernet 10Base-T e l'EZL-60 è il suo development kit. L'EZL-70 è la novità: convertitore seriale TTL o RS232/422/485 completo di connettore Ethernet in un piccolo ed integrabile modulo.

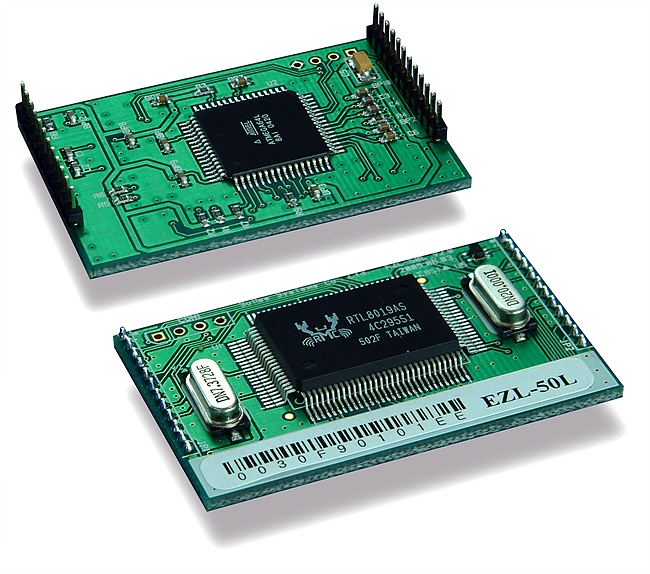

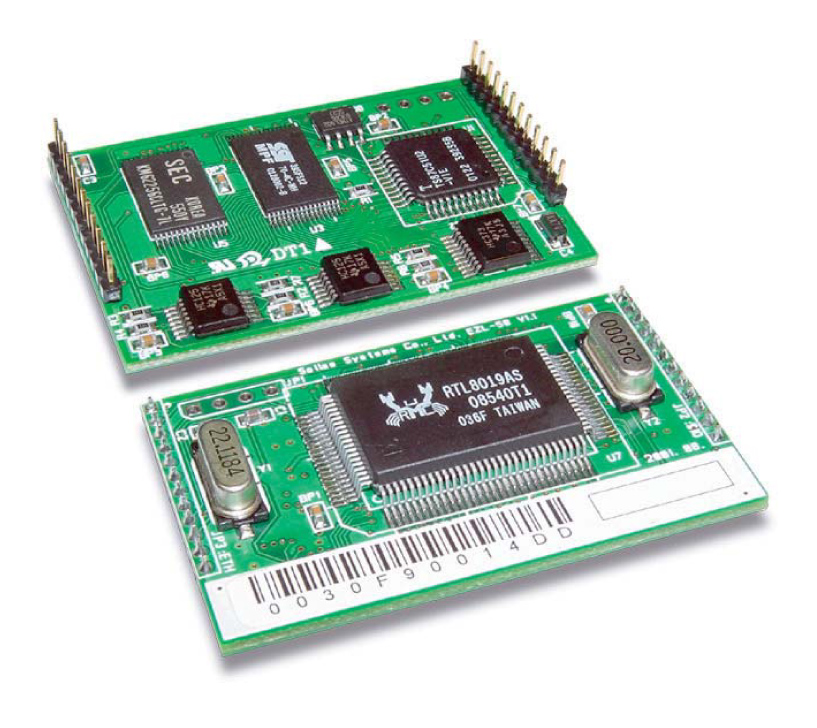

EZL-50 - Modulo embedded per la conversione del segnale seriale TTL su rete Ethernet, disponibile anche nella versione EZL-50L	Moduli EZL-50 (ingrandisci) e EZL-50L (ingrandisci)

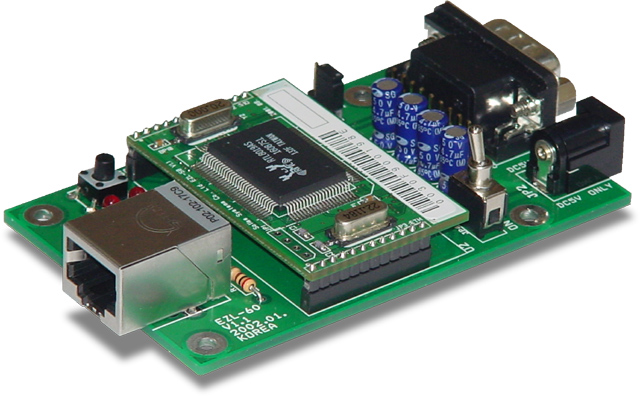

EZL-60 - Development kit con il modulo EZL-50 a bordo, porta seriale RS-232, connettore RJ45 per collegamento diretto alla rete Ethernet, sezione di alimentazione	Modulo EZL-60 (ingrandisci)

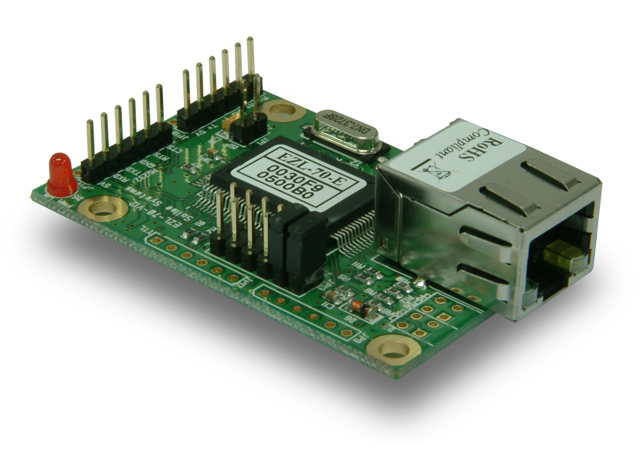

EZL-70 - Nuovo convertitore con porta seriale TTL o RS232/422/485, connettore RJ45 per collegamento diretto alla rete Ethernet, sezione di alimentazione	Modulo EZL-70 (ingrandisci)

Applicazioni

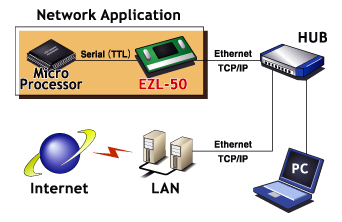

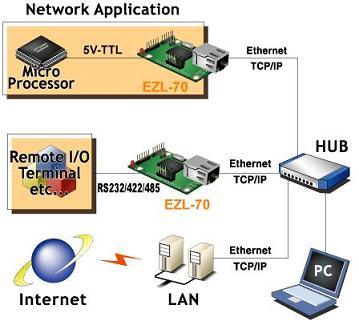

Come si può vedere nelle figure seguenti, il modulo embedded EZL-50 è connesso ai vostri dispositivi per realizzare una trasmissione seriale TTL (livelli 5V). Lo schema è lo stesso se si usa il modulo EZL-60: l'unica differenza è la connessione ai vostri dispositivi via seriale RS-232. Il modulo EZL-70 invece può essere usato in più scenari differenti semplicemente configurando opportunamente il tipo di seriale da supportare. All'altro capo della trasmissione sono rappresentati altri dispositivi di rete o Hub, Switch e Router che rendono la porta seriale accessibile su Ethernet e quindi accessibile da una macchina connessa in rete locale o Internet.
Comunicazione remota tra diversi sensori (ad es. termometri elettronici) e applicazioni su PC Controllo remoto di sistemi (ad es. sistemi elettromedicali in aree sanitarie) Trasmissione di dati da proiettare su display (ad es. segnalazioni per il traffico) Raccolta dati remota da sistemi di misura e regolazione Realizzazione di reti aziendali con connessione a LAN e Internet Sistemi di sicurezza Controllo remoto di apparati industriali Comunicazione con apparati di misura (ad es. multimetri, oscilloscopi, ecc.) su rete Ethernet

I moduli EZL-50

Il modulo EZL-50 è un convertitore embedded da interfaccia Ethernet standard a porta seriale TTL, in grado di supportare i protocolli UDP/IP e TCP/IP. La connessione di rete è di tipo 10Base-T (tradizionali reti con cavi UTP) e deve essere realizzata con l'uso di un connettore RJ45 e di un trasformatore di segnale. Il connettore ethernet con trasformatore integrato può essere fornito su richiesta con il modulo.

EZL-50 è pensato per la conversione di dati seriali a livelli di tensione TTL (5V) così da essere adatti alla connessione diretta alla porta seriale dei vostri dipositivi (CPU, micriocontrollori, modem, etc.)

Caratteristiche

• Rete Ethernet (interfaccia 10Base - T è necessario l'uso di un trasformatore di segnale esterno)
• Protocolli supportati: TCP, UDP, IP, ICMP, ARP, DHCP, TELNET, PPPoE
• Quattro quattro modalità di funzionamento
  • TCP/IP (TCP Client o TCP Server)
  • TCP/IP - comandi AT via porta seriale
  • UDP/IP
  Nel caso dell'EZL-50 ciascuna modalità è eseguita dal proprio firmware da caricare nel modulo. La versione EZL-50L ha un unico firmware configurabile per le quattro modalità.
• Una porta seriale 5V UART/TLL
  • 7 o 8 bit di dati
  • Parità Pari/Dispari/Nessuna
  • Bit per secondo 1.2 .. 115.2 Kb - full duplex
  • Controllo di flusso CTS/RTS, Nessuno
• Alimentazione a 5V DC
• Semplice ed intuitivo software di configurazione per ambiente Windows via Ethernet
• Configurazione con comandi AT estesi su porta seriale
• Peso e dimensioni: 10g, 50x32x9mm (A x L x P )

Il development kit EZL-60

EZL-60 è un development kit per il modulo EZL-50 che è montato a bordo. L'EZL-60 può consentire l'immediata configurazione e test del modulo EZL-50 via rete Ethernet, prima della sua istallazione su specifici dispositivi. Sulla board ci sono anche fori di fissaggio in modo che anche l'intero kit possa essere meccanicamente integrato sui vostri dispositivi.

Caratteristiche

• Slot per il modulo EZL-50
• Connettore RS-232 D-SUB maschio a 9-pin con LED di stato (RxD, TxD, RTS, CTS, GND, DTR-DSR cortocircuitati sulla scheda
• Connettore Ethernet RJ-45 (con trasformatore integrato) per cavi UTP con LED di stato
• ISP jumper per la modalità aggiornamento firmware
• Connettore coassiale per l'alimantazione a 5V DC con interruttore
• Peso e dimensioni: 50g, 100x55x21mm (A x L x P )
• Altre caratteristiche: pulsante di reset, LED di segnalazione del Link e trasmissione sulla rete

Il moduli EZL-70

Il modulo EZL-70 è un convertitore embedded da interfaccia Ethernet standard a vari tipi di porta seriale, in grado di supportare i protocolli UDP/IP e TCP/IP. La connessione di rete è di tipo 10Base-T (tradizionali reti con cavi UTP) realizzata grazie al connettore RJ45 già integrato.

EZL-70 è pensato per la conversione di dati seriali sia a livello TTL(5V) che RS232/422/485 così da semplificare la connessione diretta dei più svariati dipositivi. Inoltre le ridotte dimensioni, l'equipaggiamento con la sezione di alimentazione, pin strip 2.54mm per i collegamenti e i fori di fissaggio lo rendono particolarmente adatto all'integrazione nei vostri dispositivi.

Caratteristiche

• Rete Ethernet (interfaccia 10Base - T)
• Protocolli supportati: TCP, UDP, IP, ICMP, ARP, DHCP, PPPoE
• Quattro quattro modalità di funzionamento
  • TCP/IP (TCP Client o TCP Server)
  • TCP/IP - comandi AT via porta seriale
  • UDP/IP
• Una porta seriale configurabile
  • RS232 e 5V-TTL (UART 1200~115200bps,full duplex), RTS/CTS, XON/XOFF
  • RS422 (UART 1200~115200bps,full duplex), XON/XOFF
  • RS485 (UART 1200~115200bps,half duplex)
• Alimentazione a 5V DC
• Semplice ed intuitivo software di configurazione per ambiente Windows via Ethernet
• Configurazione con comandi AT estesi su porta seriale
• Peso e dimensioni: 20g, 60x40x17mm (A x L x P )

Download documentazione

• Datasheet EZL-50 - ezl50-ds.pdf (160KB)
• Manuale per EZL-50 - ezl50en.pdf (712KB)



• Datasheet EZL-50L - ezl50l-ds.pdf (284KB)
• Manuale per EZL-50L - ezl50len.pdf (1163KB)



• Datasheet EZL-60 - ezl60-ds.pdf (89KB)
• Manuale per EZL-60 - ezl60en.pdf (560KB)



• Datasheet EZL-70 - ezl70-ds.pdf (136KB)
• Manuale per EZL-70 - ezl70en.pdf (746KB)

Download software di supporto (per ambiente Windows)

• ezConfig - software per la configurazione di tutti i parametri (rete e porta seriale) del dispositivo da PC via LAN ezcfg_40f_EN.zip (494KB)
  Nota: il file zip contiene anche un manuale di utilizzo del software



• hotflash - per aggiornare il firmware via Ethernet hotflash15b.zip (102KB)



• Virtual Serial Port per Windows - crea sul PC porte seriali virtuali che possono essere utilizzate da altri progarmmi come normali intrefacce RS232 anche se il trasferimento dati avviene in realtà su TCP/IP via Ethernet ezVSP21g_EN.zip (3.5MB)
  Nota: Il programma è solo per Windows 2000/XP - il file zip contiene anche un manuale di utilizzo del software

Note generali

L'istallazione dell'ezVSP (Virtual Serial Port) è condizionata dal possesso di almeno un dispositivo Sollae. Infatti nel corso dell'istallazione stessa, è necessario inserire il Mac Adderss del dispositivo e una Key che è ottenuta effettuando una registrazione sul sito web ufficiale Sollae http://www.eztcp.com

La connessione tra la porta seriale del dispositivo e quella usata dalle vostre applicazioni, deve essere realizzata con il cosiddetto cavo "null modem" (o cavo seriale incrociato). Questo significa il collegamento dei pin RxD - TxD e RTS - CTS ai due capi del cavo.
