Il modulo DLP-USB232M è un favoloso convertitore USB - Seriale full duplex di dimensioni ridottissime in
cui è racchiusa tutta l'elettronica necessaria alla prototipazione veloce di circuiti in grado di
comunicare con il PC attraverso la porta USB.
Il DLP-USB232M è in grado di
gestire flussi di comunicazione su porte USB di IIa generazione (versione 1.1
e 2.0) fino ad una velocità di 1Mbaud e fornire su una fila di 12+12
pin a passo 2.54 tutto il set completo di segnali per il controllo di flusso
su porta seriale, una tensione di alimentazione a 5 volt (max 500 mA) ed una
tensione a 3.3 volt (max 5 mA).
Dal sito FTDI è possibile scaricare
gratuitamente i driver per poter utilizzare il modulo su qualsiasi sistema operativo,
da Windows 98 a Windows XP e CE fino a Linux, Free BSD e Apple OS-8/8/X.

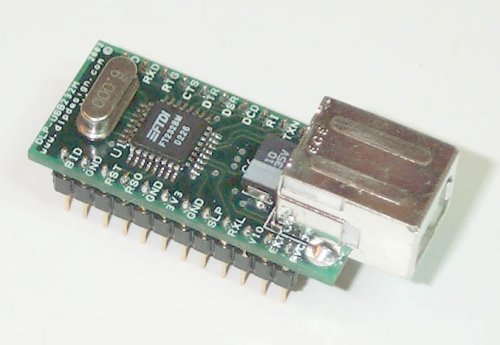

Figura 1 - Il convertitore
USB - Seriale DLP-USB232M
Applicazioni d'esempio
Interfaccia USB-RS232
Autore: Daniele De Santis (http://www.desantix.it)

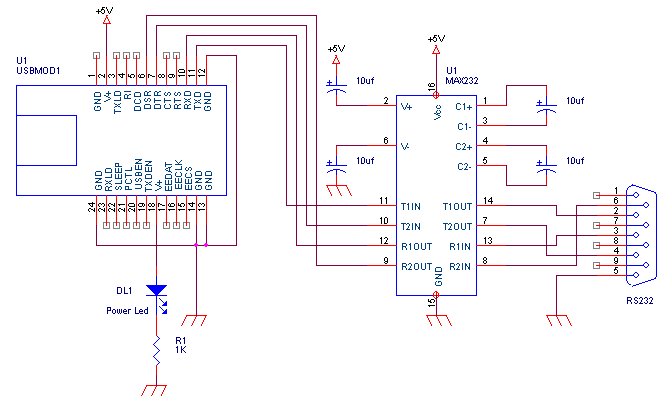

Figura 2 - Semplice convertitore USB con MAX232
Display LCD 16x2 con interfaccia USB per PC
Nello schema elettrico sopra riportato abbiamo utilizzato un display seriale prodotto dalla NetMedia
per dotare il nostro PC di una semplice consolle su cui visualizzare qualsiasi messaggio.
Autore: Daniele De Santis (http://www.desantix.it)

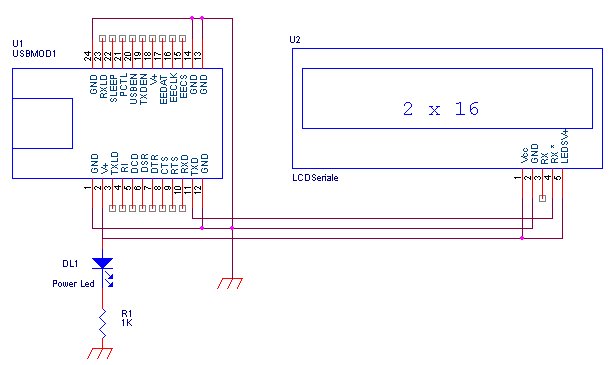

Figura 3 - Display LCD 16x2 con interfaccia USB per PC
Nella sezione download in fondo a questo articolo è possibile scaricare i sorgenti di un semplice programma in Visual Basic 6.0
utile per poter provare la visualizzazione su display.

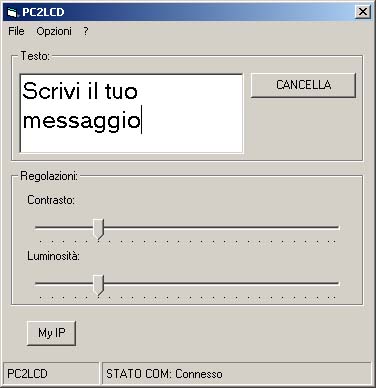

Figura 4 - Utility in VB per la visualizzazione di messaggi su LCD
