Line Concentrator: Centralizzazione di contatti tramite rete Ethernet
Data di pubblicazione: 05-05-2012 | Versione Italiana | (No English Version) Parole chiave: - Domotica - EZL - Telecontrollo -
Line Concentrator è il sistema semplice ed economico per rilevare i tuoi ingressi e pilotare le tue uscite da un singolo punto, senza dover effetuare cablaggi. Line Concentrator permette infatti di controllare lo stato di 8 diversi punti remoti tramite la rete Ethernet
Perfetto per sistemi di domotica può essere applicato in moltissime situazioni ove sia oneroso o impossibile cablare fisicamente i nostri ingressi ed uscite
Introduzione al sistema

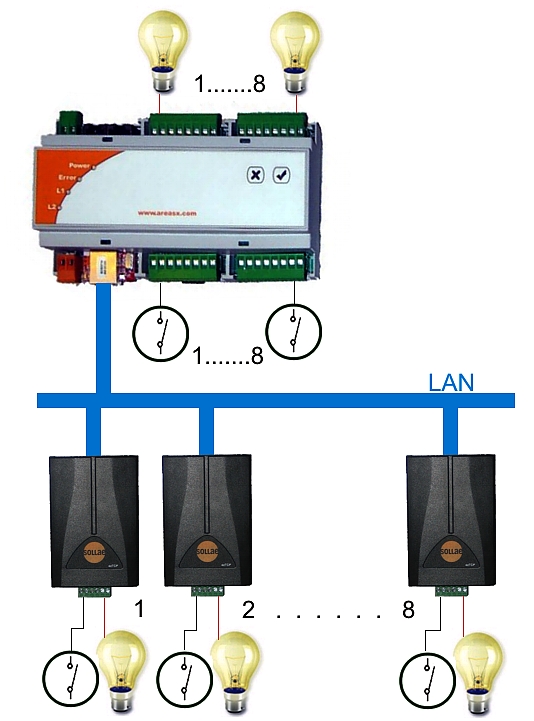

Il sistema Line Concentrator è composto da una unità centrale e da uno o più satelliti che comunicano tra loro tramite rete Ethernet.
Ogni satellite è in grado di rilevare lo stato di un ingresso (contatto pulito o in tensione) e di pilotare una uscita a rele; lo stato viene poi comunicato all'unità centrale che lo replica sui suoi ingressi ed uscite, consentendo di gestirlo come se fosse un contatto locale.
I vantaggi di questa configurazione sono innumerevoli: è possibile a esempio ricavare lo stato di contatti in punti molto lontani tra loro, operare in situazioni nelle quali sia impossibile realizzare un cablaggio specifico, centralizzare un gran numero di contatti utilizzando un solo cavo Ethernet o controllare ingressi che per la natura dei segnali non permettano tratte di cavo molto lunghe.
Il sistema è di semplicissima installazione e configurazione, consentendo a chiunque di porlo in opera senza difficoltà.
Descrizione del sistema
Il sitema Line Concentrator è formato da una unità centrale e da una o più unità satelliti remote. Ogni centrale può gestire fino ad 8 unità satelliti consentendo il controllo totale di 8 postazioni remote formate da 1 ingresso ed 1 uscita.
L'unità centrale ha le seguenti caratteristiche principali:
Alimentazione a range esteso 12-24V CC, 12-18V AC
Ingresso per batteria di backup al piombo (non compresa)
Circuito di ricarica per la batteria
Rilevazione dello stato di carica
Rilevazione della presenza di alimentazione di rete
Interfaccia Ethernet 10Mbit
8 ingressi optoisolati o a contatto pulito configurabili singolarmente
8 uscite a rele 48V/2A
4 led
tastiera a membrana con 2 pulsanti
Ogni unità satellite ha le seguenti caratteristiche principali:
Interfaccia Ethernet 10Mbit
2 ingressi, uno ttl ed uno optoisolato
1 uscita a relè 5A@250V AC
Alimentazione: 5V CC
Configurazione del sistema
La configurazione del sistema è semplicissima ed avviene tutta tramite la rete Ethernet.

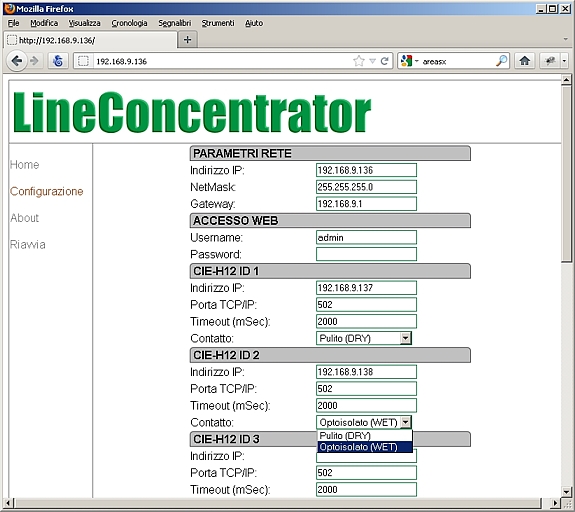

L'unità centrale dispone di una interfaccia web per la configurazione
che consente di impostare i parametri di rete del dispositivo e di definire quanti satelliti remoti debbano essere controllati.

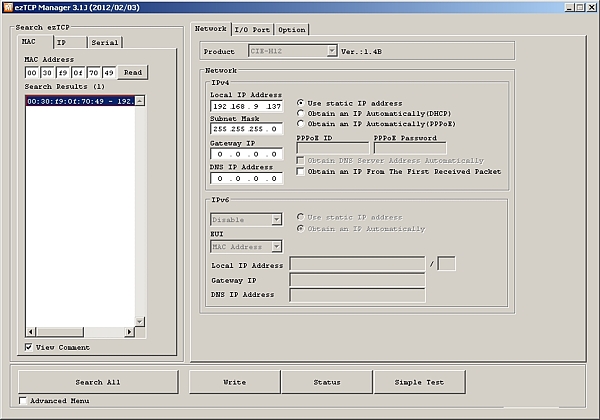

Si passa quindi alla configurazione dei satelliti remoti utilizzando il software ezManager
per definire principalmente che tipo di contatto utilizzare ed i parametri di rete del dispositivo.
Utilizzo del sistema

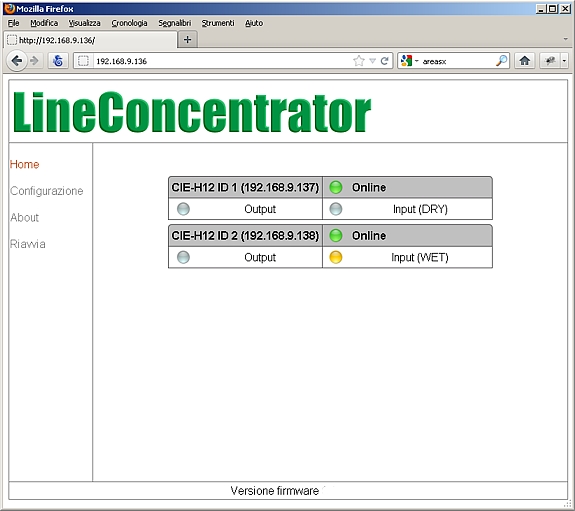

Quando il sistema è configurato le unità in campo si sincronizzano automaticamente tra di loro; lo stato degli ingressi dei satelliti remoti viene replicato sulla corrispondente uscita dell'unità centrale, mentre lo stato degli ingressi dell'unità centrale è riportato sulla corrispondente uscita del satellite remoto. Lo stato degli ingressi e delle uscite del sistema è riassunto anche sul pannello web dell'unità centrale, accessibile tramite qualsiasi browser collegato alla rete locale:
Gli scenari in cui è utilizzabile il sistema sono molteplici: ad esempio è possibile riportare lo stato di apertura o chiusura di varchi di accesso ad un complesso presso la guardiola di sorveglianza, controllare i carichi di una abitazione (elettrodomesici, apriporta, tapparelle) da un sistema di domotica centrale, sorvegliare lo stato di una catena di produzione da un server centrale, segnalare la presenza di ospiti nelle camere di un albergo.
I marchi citati sono propriet� dei titolari dei relativi diritti. Le caratteristiche tecniche e i prezzi riportati
sono indicativi e soggetti a variazioni senza preavviso. Le foto non hanno valore contrattuale.
Nonostante accurate verifiche, il presente documento pu� contenere prezzi o specifiche errati.
Area SX si scusa in anticipo e si impegna ad evitare tali imprecisioni.
Area SX store In questa sezione puoi ordinare direttamente i prodotti descritti in questo articolo LINE.CONCENTRATOR;CIE-H12;ALI_SW-5-1000;POE_INJECTOR;POE_SPLITTER
Tutti i prezzi indicati sono espressi in Euro con IVA e spese di trasporto escluse. I prezzi si riferiscono al singolo pezzo
Descrizione
Codice
Prezzo
Alimentatore a parete switching 100/220V - 5v 1000mA Alimentatore a parete switching
Ingresso: 100/220V 50/60Hz
Uscita: 5v 1000mA
Connettore: standard 2.1mm
Certificazione: CE
Ideale per la gamma di prodotti ezTCP di Sollae Systems.
POE Splitter con tensione regolabile da 5V, 9V o 12V Splitter Power Over Ethernet per alimentare apparati tramite cavo di rete categoria 5 fino ad una distanza di 100 metri.
Lo splitter è può erogare tre differenti tensioni: 5V, 9V o 12V impostabili tramite selettore. Lo splitter POE viene fornito completo di patch CAT5 da 10cm e cavo di alimentazione con connettori intercambiabili.
CIE-H12 Mini unità remota di Input/Output Il CIE-H12 è una compatta unità remota di I/O ideale per monitorare due ingressi e una uscita a relè, tramite rete LAN o Internet.
Il CIE-H12 supporta: il protocollo Modbus/TCP
(Master e Salve), HTTP e semplici macro per operazioni stand-alone.
Nel suo compatto case plastico trovano posto due ingressi:
uno a contatto pulito TTL e uno optoisolato; oltre ad una
uscita a relè 5A 48V DC.

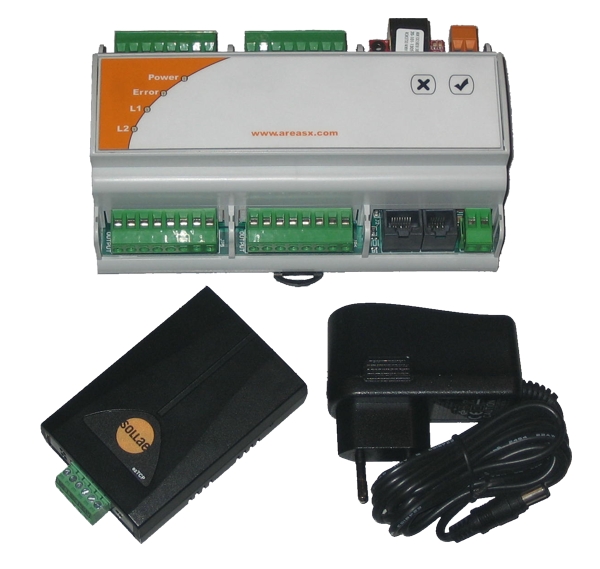

Sistema Line Concentrator per la centralizzazione di contatti su TCP/IP Sistema Line Concentrator per la centralizzazione di contatti puliti o in tensione (optoisolati) e il controllo di relàè remoti tramite rete TCP/IP.
