I convertitori Multi Porta Seriale / Ethernet della gamma ezTCP Data di pubblicazione: 13-03-2017 | Versione Italiana  | (No English Version) Parole chiave: - Convertitori Seriali - Sollae -

In questo articolo presentiamo la serie dei convertitori multi-porta seriale della gamma ezTCP di Sollae.
Partiamo dalla novità a 4 porte, il CSC-H64, e proseguiremo con le consolidate versioni 2 porte ossia il CSE-H20, nel nuovo restyling nero, e il CSE-H21, per applicazioni estreme.

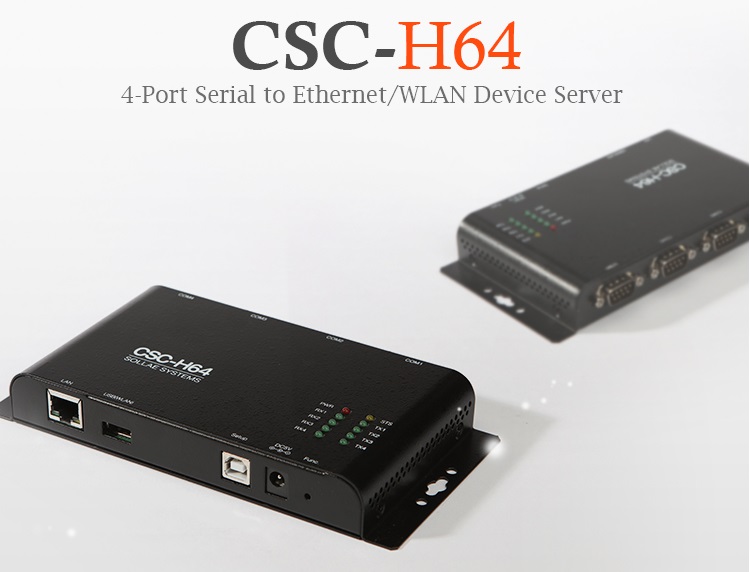

Il nuovo quattro porte CSC-H64

Il CSC-H64 è il nuovo convertitore seriale / Ethernet WiFi-LAN che consente di portare in modo affidabile dispositivi seriali su rete. Come il suo predecessore, EZL400S, supporta 4 porte seriali su connettori DB9 ma, in questo caso, di tipo multi-interfaccia: RS232 / RS422 / RS485. Oltre alla rete ethernet su cavo con interfaccia 10Base-T or 100Base-TX (RJ45) Autosense, grazie ad un adattatore USB (opzionale) il CSC-H64 supporta anche la rete WiFi IEEE 802.11b/g. In partcolare, può essere configurato con i tradizionale profili "Infrastructure/Ad Hoc" ma anche in modalità "Soft Access Point" in modo che possa semplicemente essere collegato a qualsiasi dispositivo con WLAN operando come un AP. Non solo, questa caratteristica facilita il setup e il networking con dispositivi mobili (smartphone, tablet, laptop) in scenare in cui un AP non è disponibile.
La temperatura operativa a range esteso di -40°C ~ +85°C (senza adattatore WLAN USB), insieme al circuito di protezione da sovratensione/sovracorrenti e inversione di tensione, rendono questo convertitore Seriale / Ethernet WLAN adatto anche ad ostili ambienti industriali.
Come gli altri prodotti della gamma ezTCP, il CSC-H64 può essere utilizzato in numerossisime applicazioni.

Principali caratteristiche tecniche:

• 4 x RS232/RS422/RS485 (D-SUB M 9pin , fino a 230,400bps)
• Interfaccia LAN: 10/100 Base T ( RJ45 ) auto-sensing
• Interfaccia WiFi (richiesto adattatore USB opzionale): IEEE 802.11 b/g, Infrastructure e Ad-hoc, Soft AP
• Sicurezza: Password, WEP, WPA-PSK, WPA2-PSK; WPA Enterprise (EAP-TLS, EAP-TTLS, PEAP)
• IPv4 / IPv6 Dual Stack
• Protocolli supportati: TCP, UDP, IP, ICMP, ARP, TELNET, DHCP, PPPoE, DNS, DDNS - Telnet COM Port Control Option (RFC2217)
• Sicurezza: SSL (Secure Socket Layer), IP & MAC filtering
• Modalità di comunicazione: TCP Server (T2S), TCP Client (COD), TCP Server/Client con comandi AT (ATC), UDP Mode (U2S)
• Led di segnalazione
• Porta USB per configurazione seriale
• Configurazione via Telnet e con software ezManager
• Alimentazione: Tensione +5V (+/-10%) - Assorbimento 235mA medio - Protezione
• Temperature: operativa -40°C +70°C - Stoccaggio -40°C +85°C
• Dimensioni: 180mm x 90mm x 24mm

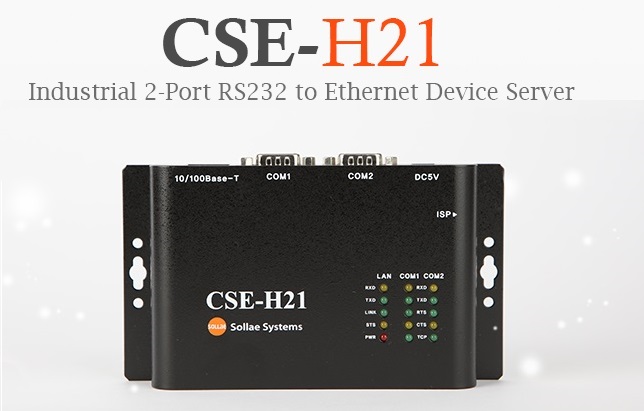

Il due porte industriale CSE-H21

Il CSE-H21 è un convertitore Ethernet a 2 porte seriali dalle caratteristiche industriali che garantisce prestazioni affidabili nonostante rumore e disturbi in ambienti ostili anche perché è dotato di un circuito di protezione e l'isolamento elettrico delle porte COM. Come per il modello precedente, il range estesto di temepratura operativa -40°C ~ +85°C completa le caratteristiche industriali del prodotto.
L'interfccia di rete Ethernet è 10Base-T or 100Base-TX (RJ45) Autosense mentre per la seriale è disponibile solo il tipo RS232.
Come per gli altri dispositivi della gamma ezTCP, il CSE-H21 fornisce immediata connettività di rete a tutti gli apparati seriali senza modifiche per sistemi legacy e può essere quindi utilizzato in molte applicazioni, con vocazione industriale.

Principali caratteristiche tecniche:

• Robusto case in acciaio
• 2 x RS232 (D-SUB M 9pin , fino a 230,400bps)
• Isolamento elettrico ±15KV e protezione dai disturbi
• Interfaccia LAN: 10/100 Base T ( RJ45 ) auto-sensing con protezione
• IPv4 / IPv6 Dual Stack
• Protocolli supportati: TCP, UDP, IP, ICMP, ARP, TELNET, DHCP, PPPoE, DNS, DDNS - Telnet COM Port Control Option (RFC2217)
• Sicurezza: SSL (Secure Socket Layer), SSH (Secure Shell), IP & MAC filtering
• Modalità di comunicazione: TCP Server (T2S), TCP Client (COD), TCP Server/Client con comandi AT (ATC), UDP Mode (U2S)
• Led di segnalazione
• Configurazione via Telnet e con software ezManager
• Alimentazione: Tensione +5V (+/-10%) - Assorbimento 200mA medio - Protezione
• Temperature: operativa -40°C +70°C - Stoccaggio -40°C +85°C
• Dimensioni: 158mm x 90mm x 24mm

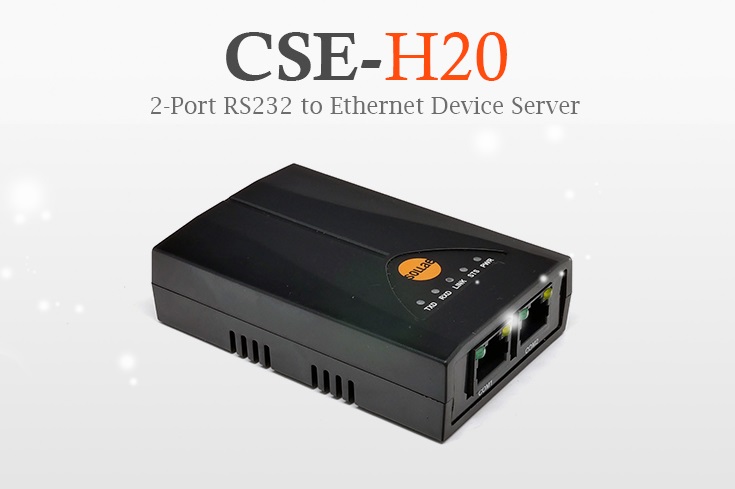

Il due porte CSE-H20

Presentiamo infine il CSE-H20 nel nuovo restyling del case in un total black. Con sostanzialemente ivariate le caratteristiche tecniche rispetto al suo predecessore, questo convertitore a due porte RS232 offre gli stessi vantaggi degli altri già introdotti in termine di networking e interfacciamento.
In questo caso, però, a discapito delle caratteristiche industriali di robustezza, è stato privilegiato un approccio orientato a rendere il dispositivo piccolo, leggero e compatto. Questo soprattutto grazie all'uso di due connettori RJ45 per le seriali, invece dei classici D-SUB M 9pin, che consentono di avere un completo convertitore doppia seriale / Etehrnet in soli 8cm x 5cm e 70g di peso.
Come per gli altri convertitori della gamma ezTCP con questa forma compatta, restano comunque disponibili, come accessori opzionali, staffe e ganci DIN per il montaggio a quadro.

Principali caratteristiche tecniche:

• 2 x RS232 fino a 230,400bps su connettore RJ45, isolamento elettrico ±15KV
• Interfaccia LAN: 10/100 Base T ( RJ45 ) auto-sensing con protezione
• IPv4 / IPv6 Dual Stack
• Protocolli supportati: TCP, UDP, IP, ICMP, ARP, TELNET, DHCP, PPPoE, DNS, DDNS - Telnet COM Port Control Option (RFC2217)
• Sicurezza: SSL (Secure Socket Layer), SSH (Secure Shell), IP & MAC filtering
• Modalità di comunicazione: TCP Server (T2S), TCP Client (COD), TCP Server/Client con comandi AT (ATC), UDP Mode (U2S)
• Led di segnalazione
• Configurazione via Telnet e con software ezManager
• Alimentazione: Tensione +5V (+/-10%) - Assorbimento 200mA medio
• Temperature: operativa 0°C +55°C - Stoccaggio -40°C +85°C
• Dimensioni: 87mm x 57mm x 24mm
• Peso: 70g

Interfaccia seriale RS232

Come già accennato sopra, le due interfacce seriali con cui è equipaggiato il convertitore CSE-H20 sono attestare su due connettori RJ45 (connettori identici a quello della rete LAN ma situati sul lato opposto) il cui pinout è descritto nella tabella che segue:

PIN	Segnale	Direzione
1	RTS	Output
2	DTR	Output
3	TXD	Output
4	GND	-
5	GND	-
6	RXD	Input
7	DSR	Input
8	CTD	Input

Si noti che per facilitare la connessione dei vostri apparati seriali, sono disponibili come accessori opzionali i cavetti per le porte seriali dotati di connettore RJ45 e D-SUB M 9pin.

Software di configurazione

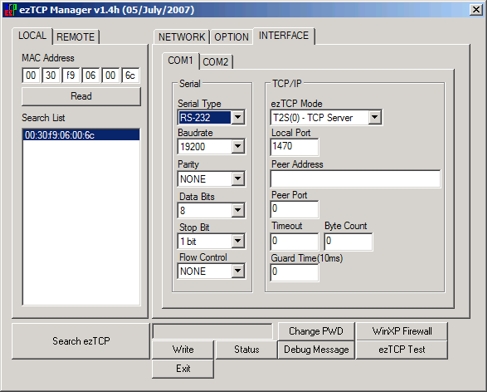

Il software ezTCP Manager, fornito gratuitamente e scaricabile nella sezione download presente alla fine di questo articolo, permette di individuare i convertitori ezTCP connessi alla propria rete LAN e di settare i parametri di funzionamento come: indirizzo IP, subnet, porte TCP, velocità della seriale, modalità di comunicazione, etc.
Offre inoltre alcuni utili tool di test e monitoraggio.

Download

 Manuale utente CSC-H64 csch64en.pdf
 Datasheet CSC-H64 ds_csch64en.pdf
 Manuale utente CSE-H21 cseh21en.pdf
 Datasheet CSE-H21 ds_cseh21en.pdf
 Manuale utente CSE-H20 cseh20en_v18.pdf
 Datasheet CSE-H20 cseh20en-ds.pdf
 Software ezManager ezManager v33C.zip
