EZL-80, EZL-80C e EZL-90 Convertitori Wi-Fi <--> Seriale Data di pubblicazione: 05-09-2005 | Versione Italiana  | English Version Parole chiave: - Convertitori Seriali - Sollae - Wi-Fi -

EZL-80, EZL-80C e EZL-90

EZL-80 e EZL-80c sono convertitori seriali embedded (TTL) per trasmissioni wireless basate sullo standard WiFi 802.11b. I moduli devono essere connessi alle Wi-Fi CF cards per suppuortare l'interfaccia radio. L'EZL-90 è un development kit per il modulo EZL-80C

EZL-80 - Modulo embedded per la converione dal segnale seriale TTL allo standard WiFi (Wireless LAN) IEEE802.11b	Modulo EZL-80 (ingrandisci)
EZL-80C - Modulo embedded per la converione dal segnale seriale TTL allo standard WiFi (Wireless LAN) IEEE802.11b con slot integrato per WiFi Compact Flash card	Modulo EZL-80C (ingrandisci)
EZL-90 - Development kit con il modulo EZL-80C a bordo, porta seriale RS-232 a 9 pin, sezione di alimentazione	Modulo EZL- 90 (ingrandisci)

Applicazioni

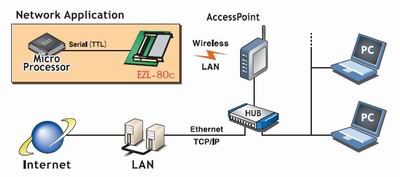

Come si può vedere dalla figura accanto, il modulo embedded EZL-80, o EZL-80C, è connesso ai vostri dispositivi per realizzare una trasmissione seriale TTL (livelli 3.3V). Lo schema è lo stesso se si usa il modulo EZL-90: l'unica differenza è la connessione ai vostri dispositivi via seriale RS-232. All'altro capo della trasmissione sono rappresentati altri dispositivi WiFi (nella cosiddetta modalità ad Ad-Hoc) o WiFi Access Point (nella cosiddetta modalità Infrastructure), che rende la porta seriale accessibile su Ethernet e quindi accessibile da una macchina connessa in rete locale o Internet.

Comunicazione remota senza fili tra diversi sensori (ad es. termometri elettronici) e applicazioni su PC Controllo remoto di sistemi (ad es. sistemi elettromedicali in aree sanitarie) Trasmissione di dati da proiettare su display (ad es. segnalazioni per il traffico) Raccolta dati remota da sistemi di misura e regolazione tramite notebook o PDA Realizzazione senza fili di reti aziendali con connessione a LAN e Internet Sistemi di sicurezza Controllo remoto di apparati mobili Comunicazione senza fili con apparati di misura (ad es. multimetri, oscilloscopi, ecc.) ed altri dispositivi portabili

I moduli EZL-80 e EZL-80C

I moduli EZL-80 e EZL-80C sono convertitori embedded da interfaccia Wi-Fi standard (Wireless LAN IEEE802.11b nella banda di frequenze da 2.4 a 2.4835 GHz) a porta seriale in grado di supportare i protocolli UDP/IP e TCP/IP. Il primo modulo deve essere integrato con una completa sezione radio, il secondo è già equipaggiato con con uno slot per CF card.

EZL-80 e EZL-80C sono pensati per la conversione di dati seriali a livelli di tensione TTL (3.3V) così da essere adatti alla connessione diretta alla porta seriale dei vostri dipositivi (CPU, micriocontrollori, modem, etc.)

Caratteristiche

• Rete Ethernet ( WiFi IEEE 802.11b ) - EZL-80c slot per WiFi CF card, EZL-80 porta per WiFi CF o PCMCIA card (solo i segnali)
• Protocolli supportati: TCP, UDP, IP, ICMP, ARP, DHCP, WEP
• Sicurezza: codifica WEP 64/128bit, SSID, selezione del numero di canale
• Quattro differenti modalità di funzionamento
  • TCP/IP (TCP Client o TCP Server)
  • TCP/IP - comandi AT via porta seriale
  • UDP/IP
• Una porta seriale 3.3V UART/TLL
  • 7 o 8 bit di dati
  • Parità Pari/Dispari/Nessuna
  • Bit per secondo 1.2 .. 115.2 Kb - full duplex
  • Controllo di flusso CTS/RTS, Nessuno
  • Dimensione del buffer - 1 KBytes in ricezione e 512 bytes in trasmissione
• Alimentazione a 3.3V DC
• Semplice ed intuitivo software di configurazione per ambiente Windows (sia via Wi-Fi-Ethernet o via seriale RS232)
• Configurazione con comandi AT estesi su porta seriale
• Peso e dimensioni: EZL-80 11g, 60x35x9mm (A x L x P ) - EZL-80C 16g, 60x56x10mm (A x L x P )

EZL-90 development kit

L'EZL-90 è un development kit per il modulo EZL-80C inserito a bordo. L'EZL-90 può consentire l'immediata configurazione e test del modulo EZL-80C via via RS-232 o rete Ethernet, prima della sua istallazione su specifici dispositivi. Sulla board ci sono anche fori di fissaggio in modo che il kit possa essere meccanicamente integrato sui vostri dispositivi.

Dettagli

• Slot per il modulo EZL-80C
• Connettore RS-232 D-SUB maschio a 9-pin
• ISP jumper per la modalità aggiornamento firmware
• Connettore coassiale per l'alimantazione a 5V DC con interruttore, un regolatore di tensione a 3.3V è integrato nel dispositivo
• Peso e dimensioni: 60g, 60x123x21mm (A x L x P )
• Altre caratteristiche: pulsante di reset, LED di segnalazione del Link e trasmissione sulla rete

Download documentazione

• Datasheet EZL-80 - ezl80-ds.pdf (133kB)
• Manuale per EZL-80 - ezl80en.pdf (644kB)



• Datasheet EZL-80C - ezl80c-ds.pdf (136kB)
• Manuale per EZL-80C - ezl80cen.pdf (633kB)



• Datasheet EZL-90 - ezl90-ds.pdf (103kB)

Download software di supporto (per ambiente Windows)

• ezConfig - software per la configurazione di tutti i parametri (Wi-Fi, Ethernet, porta seriale) del dispositivo da PC via Wi-Fi LAN ezcfg_40f_EN.zip (495KB)
  Nota: il file zip contiene anche un manuale di utilizzo del software



• ezSerialConfig - software per la configurazione di tutti i parametri (Wi-Fi, Ethernet, porta seriale) del dispositivo da PC via seriale RS232 ezSerialConfig_40e.zip (22KB).
  Nota: per usare il software di configurazione, la Wi-Fi card deve essere disinserita



• wflash - per aggiornare il firmware via RS-232 wflash21.zip (69KB)



• Virtual Serial Port per Windows - crea sul PC porte seriali virtuali che possono essere utilizzate da altri progarmmi come normali intrefacce RS232 anche se il trasferimento dati avviene in realtà su TCP/IP via Ethernet ezVSP21g_EN.zip (3.5MB)
  Nota: Il programma è solo per Windows 2000/XP - il file zip contiene anche un manuale di utilizzo del software

Note generali

L'istallazione dell'ezVSP (Virtual Serial Port) è condizionata dal possesso di almeno un dispositivo Sollae. Infatti nel corso dell'istallazione stessa, è necessario inserire il Mac Adderss del dispositivo e una Key che è ottenuta effettuando una registrazione sul sito web ufficiale Sollae http://www.eztcp.com

La connessione tra la porta seriale del dispositivo e quella usata dalle vostre applicazioni, deve essere realizzata con il cosiddetto cavo "null modem" (o cavo seriale incrociato). Questo significa il collegamento dei pin RxD - TxD e RTS - CTS ai due capi del cavo.
